小型攪拌機付PE製タンクユニット
薬注タンク/薬注タンク HD

特長

収納しやすい角型槽
容量は50L、100L、200L、300L、500L、1,000Lの6種類
(高比重対応の薬注タンクHDは50L〜500Lまで)
持ち運びも可能な樹脂製タンク
耐薬品性に優れたポリエチレン(PE)製タンク
液量確認用に液面計標準付属(赤玉付) ※目盛は目安としてご使用ください
薬注タンクHDは高比重の薬品(～1.678)に補強枠無しで対応可能
便利なオプションあり
*撹拌機架台、ポンプ架台
*アンカー止め金具
*PE製ドレンパン(50L～200L用)
*ノズルの追加、加工

※液面計上部が開放のため、ガスが発生する液体の使用は内容液によりお断りする可能性があります。
※タンク底部は凸凹があります。完全な液出しは不可です。
※タンク単体での販売も可能です。

納入事例

薬品注入タンクとして
撹拌タンクとして
溶解タンクとして
希硫酸用として(薬注タンクHD)

撹拌機の詳細はこちら
 定量ポンプやフロートスイッチもご用意できます。
ご不明な点はお問い合わせください。

ダウンロード

薬注タンク50L 攪拌機付	PDF図面データ	DXF図面データ
薬注タンク100L 攪拌機付	PDF図面データ	DXF図面データ
薬注タンク200L 攪拌機付	PDF図面データ	DXF図面データ
薬注タンク300L 攪拌機付	PDF図面データ	DXF図面データ
薬注タンク500L 攪拌機付	PDF図面データ	DXF図面データ
薬注タンク1000L 攪拌機付	PDF図面データ	DXF図面データ

※DXF…ソフトによっては、正常に表示されない場合があります。
※DXFファイルは「DXF図面データ」部分を右クリックし「対象をファイルに保存」「リンク先を名前を付けて保存」などを選択するとダウンロードが行えます。
※ファイル保存の際、ファイル形式が.dxfにならないケースがございます。お手数ですがファイル名末尾に「.dxf」と付け加えて保存してください。

PDFファイルをご覧いただくためには、最新のAdobeReaderが必要です。こちらからダウンロードしてください(無料)。

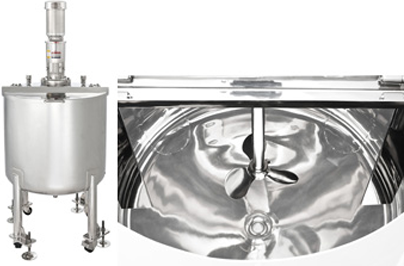

AHLT(ステンレス製タンク付撹拌機ユニット)

ステンレス製タンク付撹拌機ユニットの販売を開始しました!!
撹拌機の「混ぜる」事に対して最適な撹拌機用のタンクになっており、撹拌能力の向上・撹拌機とタンクのセット販売によるユーザー様の仕入の合理化をコンセプトとしています。
タンクはステンレス製のため、食品・薬品工場の衛生面対策にもなります。(錆び対策にもなります。)
タンクのバリエーションは100L・200L・300L・500L・1000L の計5種類です。
100Lタンクでは、竪型5K50A本体の対応となります。
200L〜1000Lタンクでは、竪型10K100A本体の対応となります。
※タンク単体での販売も可能です。
小型攪拌機付SUS製20Lタンクユニットも販売しています。
詳細はこちら

特長

タンク表面：標準で全面バフ研磨仕上しています。
撹拌機フランジ：標準偏心取付により撹拌効率がUP。
(撹拌機取付ボルト+シートパッキン(EPDM)付)
投入口：投入口が2箇所あり、液流入やポンプ配管が自由に取付できます。
邪魔板取付座：邪魔板（バッフル）を取付ける事により乱流になり撹拌効率がUP。
邪魔板の角度調整ができ(30°間隔)、取外しも可能です。
蓋：余裕をもった開口が得られます。異物混入を防ぐオーバーハング構造。
キャスター：運搬用の自在/ストッパー無しのメッキ製です。オプションで変更可能です。
タンク脚部：アジャスターボルトにて地面に固定。
タンク底(液抜き部)：下記タンク寸法図Hは外ネジのネジ切りが施してあります。

AHLT-100	撹拌機型式「HJPS-8990BL1-6」
AHLT-200	撹拌機型式「HPS-5002BL1S」
AHLT-300	撹拌機型式「HPS-5002BL1S」
AHLT-500	撹拌機型式「HPS-5002BL1S」
AHLT-1000	撹拌機型式「HPS-5003L1S」

※上記は水相当の場合の標準仕様です。(高粘度など液質が異なる場合はご相談ください。)
※モータ部のみステンレス塗装としています。

ダウンロード

カタログ

※上記製品は、提携メーカーの製品となります。

PDFファイルをご覧いただくためには、最新のAdobeReaderが必要です。こちらからダウンロードしてください(無料)。
