攪拌機（小型撹拌機)・フロートスイッチ・樹脂（PE）製タンク製造メーカーの関西機械工業

攪拌機、PE製コニカルタンクユニット
※残液を嫌われる現場向け密閉・HT型/開放・OHT型

密閉型コニカルタンクユニット・HT型
HT型カタログ・資料ダウンロード
開放型コニカルタンクユニット・OHT型
OHT型カタログ・資料ダウンロード

小型撹拌機をご検討いただく際に、必要になる小型樹脂製貯水槽。
関西機械工業では自社製品の小型撹拌機や、フロートスイッチとユニットでのご提供が可能なポリエチレン製タンク(スイコー製)とセット販売をしております。自社製品のポリエチレン製KCTタンクも販売しております。
樹脂製のため、軽量で耐薬品性にも優れています。タンク容量、用途に応じて各形状、容量用意しておりますので、詳しくは下記参照ください。
タンクの納期は都度メーカーへ確認いたします。
また、ご不明な点は弊社担当までお気軽に相談くださいますよう、お願いします。

大型を始めとする多数の樹脂タンク販売実績が有ります。
タンク単体での販売も可能です。
下記以外のタンクも販売しております。
また、各々の薬液槽や水槽に合った撹拌機付の見積りもいたします。

製品概要

業界初の攪拌機付ユニット（底部傾斜があり、残液対策に適します）

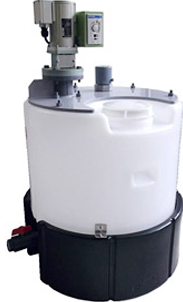

HT-200・HT-300

小型コニカルタンクと小型攪拌機付ユニットは業界初です。
丸型タンクなので、従来の角型槽に比べて撹拌効率が断然UPします。タンク底部が傾斜しているため、タンク内清掃後の底部残液も解消されます。
タンク、架台ともにポリエチレン製なので腐食の心配がありません。調味料やにがり等食品用や、治験薬の製造用等様々な業界で販売実績があります。
天板に撹拌機架台やフロートスイッチ座など取付可能です。
小容量タンクのため、テストプラント用としてもご利用いただけます。

タンクの側面から液面は見えません。
液面計もオプションで取付可能。
浮玉（フロート）により、液面位置を目視できます（タンク下部は目視不可）。
耐震用アンカープレートもオプションでご用意できます。 (タンク架台と地面を固定用 )

HT-500～3000

頑丈な底部架台付 500L以上の密閉型底液出しタイプです。
幅広い用途でご使用いただけます。（最大40000Lまで対応可能）

オプションで攪拌機架台や梯子、フィッティング、フランジ等ノズル加工も対応可能です。
下部架台および、補強枠、撹拌機架台は標準鉄製
（サビ止め、上塗り塗装各1回）。※オプションで塗装
色を変更できます。
タンク側面から液面は見えません。
別途液面計もオプションで取付可能です。

納入事例

凝集槽、反応槽に
食品用各種液体の撹拌、沈降防止用に
撹拌テスト用に
残液を嫌われる現場に（内溶液により、残液が生じる場合があります）

ダウンロード

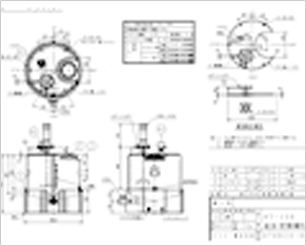

図面HT型

HT-200液面計、攪拌機付	PDF図面データ	DXF図面データ
HT-300液面計、攪拌機付	PDF図面データ	DXF図面データ
HT-200攪拌機付	PDF図面データ	DXF図面データ
HT-300攪拌機付	PDF図面データ	DXF図面データ
HTタンク用アンカープレート	PDF図面データ	DXF図面データ

HT-500～3000の撹拌機架台付図面はお問い合わせよりご依頼ください。

HT-500	PDF図面データ	DXF図面データ
HT-1000	PDF図面データ	DXF図面データ
HT-2000	PDF図面データ	DXF図面データ
HT-3000	PDF図面データ	DXF図面データ

※DXF…ソフトによっては、正常に表示されない場合があります。
※DXFファイルは「DXF図面データ」部分を右クリックし「対象をファイルに保存」「リンク先を名前を付けて保存」などを選択するとダウンロードが行えます。
※ファイル保存の際、ファイル形式が.dxfにならないケースがございます。お手数ですがファイル名末尾に「.dxf」と付け加えて保存してください。

PDFファイルをご覧いただくためには、最新のAdobeReaderが必要です。こちらからダウンロードしてください(無料)。

ご不明な点やご質問は「お問い合わせ」よりお気軽に一報いただきますようお願いいたします。

攪拌機についての詳細仕様は「小型攪拌機カンキミキサーKMC型」をご覧ください。

ご要望に応じてKANKI MIXERのオプション対応をまとめました。詳しくはこちら

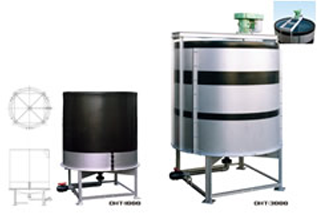

小型攪拌機付樹脂タンクユニット・開放型コニカルタンクOHT型

攪拌機付の開放タンクのため、液の撹拌状況が一目でわかります。底部に傾斜がついているため、槽内清掃後の残液も解消されます。また、タンクはポリエチレン製なので耐薬品性に優れています。
容量は500L、1,000L、2,000L、3,000L、薬品溶解槽・中和反応槽など幅広い用途でご使用いただけます。

下部架台及び、補強枠、撹拌機架台は標準鉄製(サビ止め、上塗り塗装各1回)。※オプションで塗装色変更、
下部架台・補強枠・攪拌機架台の材質をSUS製に変更可能。(ガスや塩分による腐食対策に最適です。)
専用PVC製かぶせフタもご用意可能。（オプション）
タンク側面から液面は見えません。別途液面計もオプションで取付可能。
オプションでフィッティングやフランジ等ノズル加工も対応可能です。

ダウンロード

図面OHT型

開放型タンクOHT-500 攪拌機付	PDF図面データ	DXF図面データ
開放型タンクOHT-1000 攪拌機付	PDF図面データ	DXF図面データ
開放型タンクOHT-2000 攪拌機付	PDF図面データ	DXF図面データ
開放型タンクOHT-3000 攪拌機付	PDF図面データ	DXF図面データ

※DXF…ソフトによっては、正常に表示されない場合があります。
※DXFファイルは「DXF図面データ」部分を右クリックし「対象をファイルに保存」「リンク先を名前を付けて保存」などを選択するとダウンロードが行えます。
※ファイル保存の際、ファイル形式が.dxfにならないケースがございます。お手数ですがファイル名末尾に「.dxf」と付け加えて保存してください。

PDFファイルをご覧いただくためには、最新のAdobeReaderが必要です。こちらからダウンロードしてください(無料)。

全国に多数、販売実績が有ります。
ご不明な点やご質問は「お問い合わせ」よりお気軽に一報いただきますようお願いいたします。
タンク単体での販売も可能です。多種類のタンクを販売しております。カタログ送付も承っております。
大型タンク及び撹拌機も多数の販売実績が有ります。
詳しくは「納入事例」を参照ください。

底部傾斜低残量タンク・攪拌機ユニット50L・100L・200Lについては、こちらをご覧ください。
